חיישן צילום 3D לבדיקת שטח של עצמים גדולים

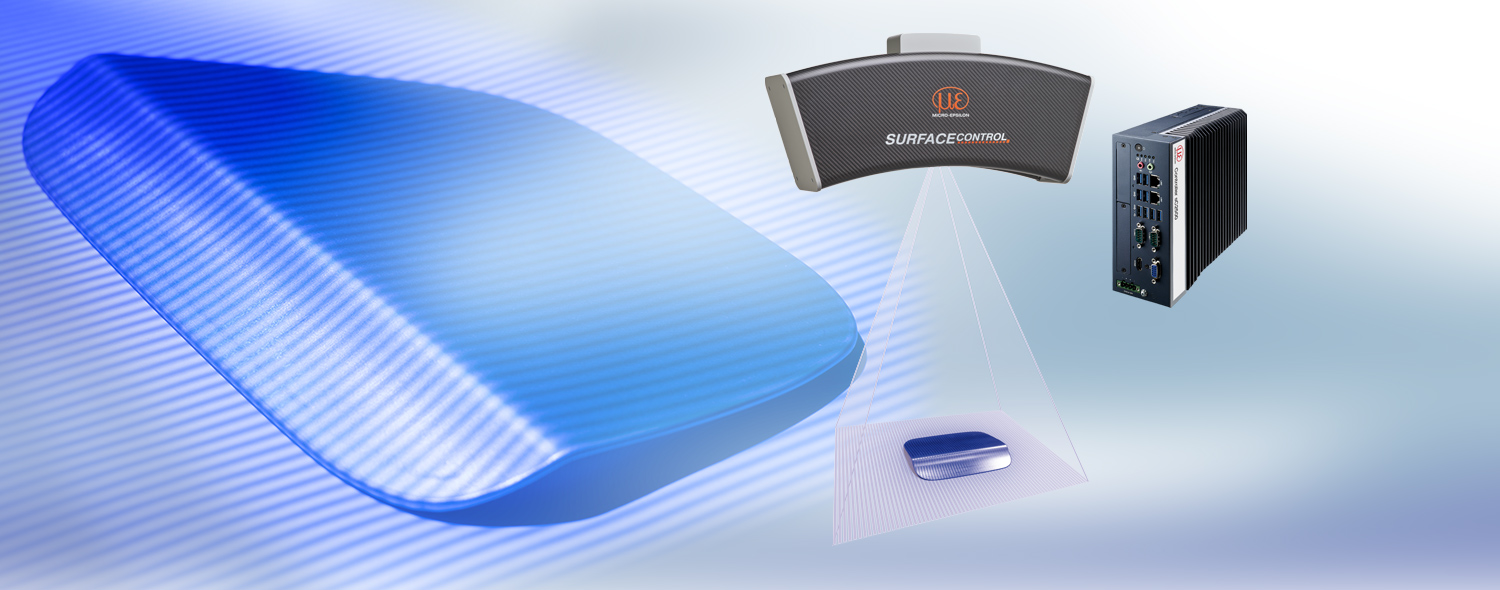

חיישן תמונת המסך SurfaceCONTROL 3D 2500 משמש במדידות תלת-ממדיות לבדיקת גיאומטריה, צורה ומשטח על משטחים מחזירי אור מפוזרים. ניתן להשתמש בחיישן הן בבדיקות אוטומטיות תוך כדי תהליך הייצור ומחוץ לתהליך הייצור, כמו גם בחדר הבדיקות המטרולוגי. הקרנת אור הקצוות מאפשרת מדידה תלת- ממדית ישירה. החיישן מאופיין בשדה המדידה הגדול שלו וכן בעומק טווח מדידה גבוה של עד 300 מ"מ עם יכולת הדירות של עד 3.0 מיקרומטר. התמונות שנלכדו מועברות לבקר החיצוני שבו הן מעובדות לנתונים תלת-ממדיים. שלושה דגמים מכסים שדות מדידה שונים.
מאפיינים
- אובייקטים גדולים מקסימום 650x495 מ"מ
- עומק טווח מדידה גבוה עד 300 מ"מ
- זמן קליטת נתונים החל מ-0.5 שניות
- הדיוק הגבוה ביותר עד 0.5 מיקרומטר
- ממשקים דיגיטליים (באמצעות בקר 2500): GigE Vision/GenICam
- ממשקים דיגיטליים (באמצעות שער 2D/3D): Gigabit Ethernet (GigE Vision / GenICam) / USB2.0 / PROFINET */ EtherCAT */ EtherNet/IP *
הדור החדש של מדידות 3D

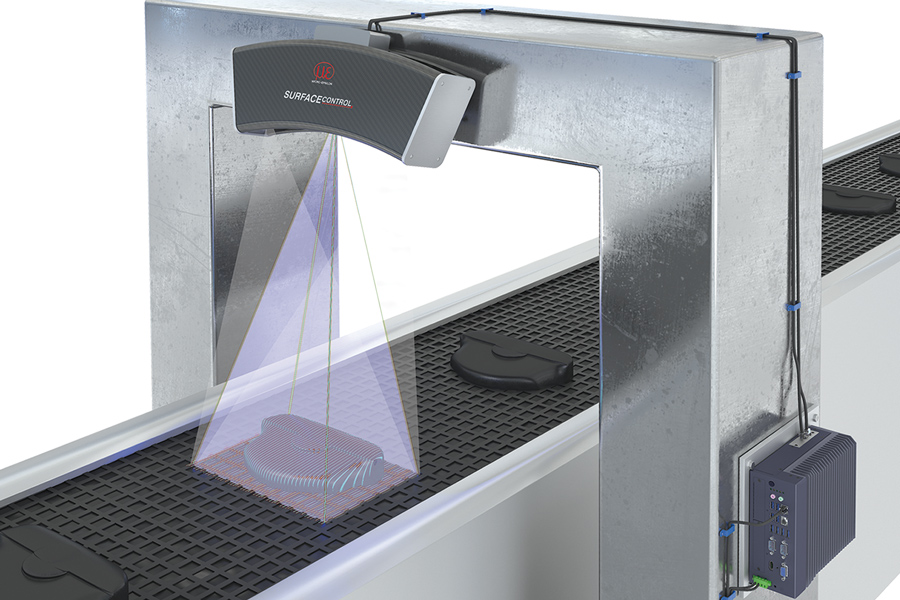

בקר SC2500 מציע פלט נתונים מהיר באמצעות ממשקי Gigabit Ethernet. 2D/3D Gateway II תומך בחיבורי EtherNet/IP, PROFINET ו - EtherCAT. 3DInspect, DefMap3D ו - InspectionTools הם כלי תוכנה רבי עוצמה המאפשרים מדידות 3D מדויקות ובדיקת שטח. תאימות ל-GigE Vision מאפשרת גם אינטגרציה קלה לתוכנת עיבוד תמונות של צד שלישי. ערכת ה-SDK המקיפה לאינטגרציה של תוכנת הלקוח המשלימה את חבילת התוכנה.
דוגמאות ליישומים

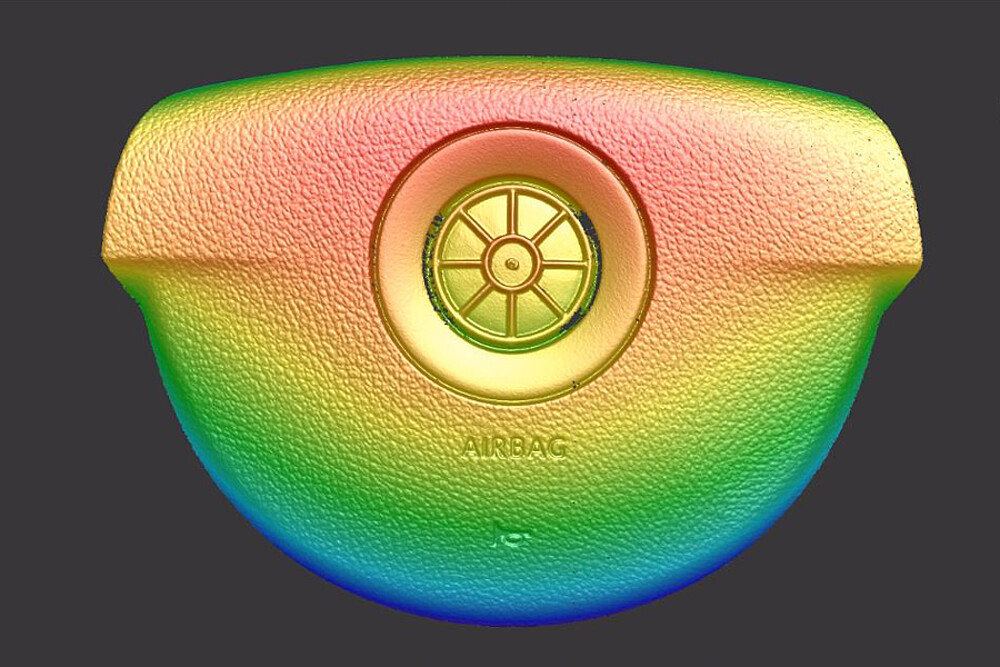

- בדיקה תלת-ממדית של גיאומטריה, זיהוי צורה ובדיקת שטח
- אוטומציה, ייצור וניטור תהליכים וכן בקרת איכות
- מדידה ללא מגע של משטחים רפלקטיביים מפוזרים בתהליךStop and Go
- בדיקות צורה, מיקום ושטח
